气动辅助元件与气动元件 原理、分类及应用

气动技术作为工业自动化的重要组成部分，依靠压缩空气传递动力与控制信号。在整个气动系统中，气动元件与气动辅助元件密切配合，共同保障系统稳定、高效、可靠地运行。本文将系统介绍气动元件的分类及作用，重点阐述气动辅助元件的功能与选用原则，并探讨二者在实际应用中的协同关系。

一、气动元件概述

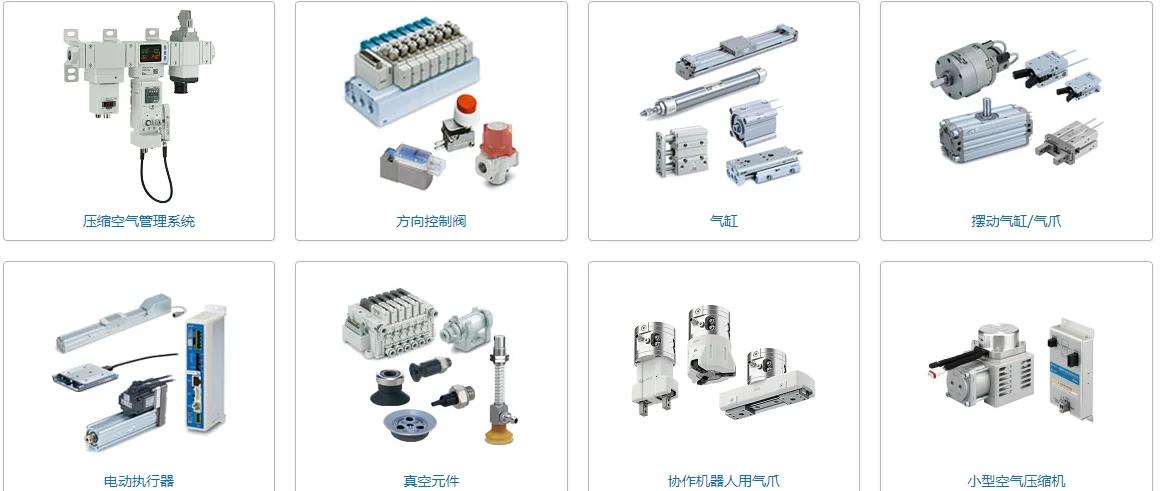

气动元件是指利用压缩空气作为工作介质，实现能量传递、信号控制或执行动作的各类元器件的总称。按照功能划分，通常包括以下四大类：

1. 气源发生元件：如空气压缩机，将机械能转化为气压能，为系统提供动力源。
2. 气动执行元件：包括气缸、气动马达等，将气压能转化为机械能，驱动负载运动。
3. 气动控制元件：如方向控制阀、压力控制阀、流量控制阀等，用于调节系统的压力、流量和气流方向，实现动作逻辑控制。
4. 气动辅助元件：不直接参与能量转换，但对系统的正常运行、介质处理和信号传递不可或缺。

由此可见，气动元件构成了系统的主干，而气动辅助元件则如同系统中的“血管”与“免疫系统”，保障气源洁净、润滑充分、信号准确。

二、气动辅助元件的分类与功能

气动辅助元件种类繁多，通常可分为以下几类：

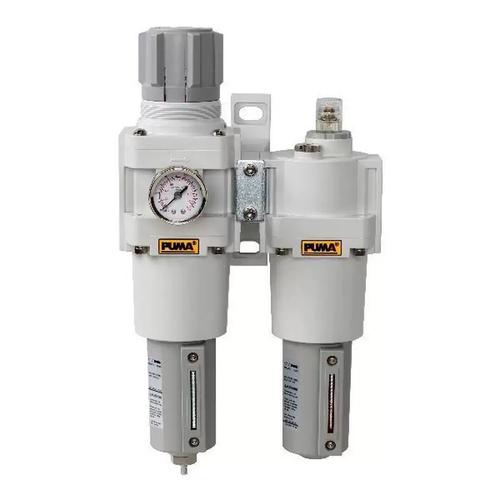

1. 气源处理元件：包括过滤器、减压阀和油雾器，三者常组合为气动三联件。过滤器去除压缩空气中的水分、粉尘和油污；减压阀稳定系统压力；油雾器为需要润滑的气动元件提供微雾状润滑油。

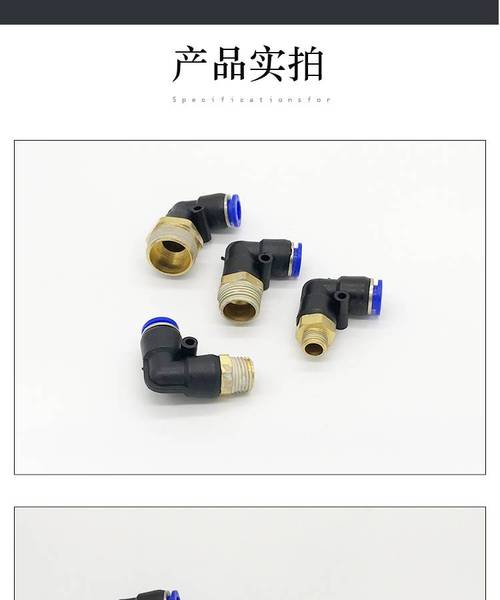

2. 管道与接头：如气管、快速接头、法兰等，负责连接各元件并输送压缩空气，要求密封性好、流阻小。
3. 消声器：安装在排气口，降低气流排放产生的噪声，改善工作环境。
4. 传感器与转换器：如压力开关、流量传感器、电气转换器等，实现气动信号与电信号的相互转换，便于信号远传与自动控制。
5. 储气罐与干燥器：储气罐用于稳定气压、缓冲脉冲；干燥器进一步去除水分，防止冷凝水腐蚀下游元件。
6. 润滑元件：除油雾器外，还包括自动注油器等，确保运动部件长期可靠润滑。

这些辅助元件虽然不直接做功，但一旦缺失或失效，往往导致系统效率下降、元件磨损加剧甚至停机。

三、气动辅助元件的选用原则

选择气动辅助元件时，需综合考虑以下因素：

• 工作压力与流量：元件的额定压力应高于系统工作压力，通径需匹配流量，避免压损过大。
• 介质洁净度要求：根据执行元件的精密程度，选择相应过滤精度和干燥等级。
• 环境条件：如温度、湿度、粉尘、腐蚀性气体等，决定元件材质与防护等级。
• 维护便利性：优选易于拆卸、观察和更换滤芯的结构，降低停机时间。
• 经济性：在满足性能要求的前提下，综合采购成本与运行成本进行权衡。

四、气动系统典型应用与辅助元件的作用

以一条自动化装配线为例：压缩空气从空压机出来后，首先进入储气罐稳压，再经过干燥器和过滤器去除水与杂质；随后通过减压阀调至合适压力，经油雾器润滑后送达电磁阀与气缸。在气缸排气口安装消声器降噪，在关键支路布置压力开关实时监控。整个过程中，气动辅助元件不仅保护了控制阀和气缸，还显著提高了系统响应速度和寿命。同样，在食品包装、医药生产等对洁净要求极高的场合，无油润滑和高效过滤的辅助元件更是至关重要。

五、与展望

气动元件与气动辅助元件相辅相成，共同构成完整的气动控制系统。随着工业物联网和智能制造的发展，气动辅助元件正朝着智能化、集成化、节能化方向演进。例如，带IO-Link通信功能的压力传感器、集成过滤与监控的一体化气源处理单元等，正在帮助用户实现预测性维护与能效优化。正确选型与维护气动辅助元件，是提升气动系统整体可靠性和经济性的关键一环。气动技术仍将在自动化领域发挥不可替代的作用，而辅助元件的技术革新将为其注入新的活力。
